  • PHC파일
  • PC 파일에서 더 나아가 콘크리트 압축강도를 1.6배이상 증가시킨 고강도 파일로써, 원심력을 응용하여 만든 콘크리트의 강도가 78.5N/㎣(800kg/㎠) 이상의 프리텐션 방식에 의한 콘크리트 말뚝 입니다.
    또한 PHC 파일은 축 방향 하중에 견디는 힘이 강하므로 지진력등에 저항하는 힘이 강하여, 항타길이 및 항타시간이 짧아져 경제적인 시공을 가능케 할 수 있습니다.
    주요 생산제품 규격
    • 외 경(mm)
    • 두 께(mm)
    • 길 이(m)
    • 무 게(kg)
    • 500
    • 80
    • 5 ~ 15
    • 247/m
    • 600
    • 90
    • 5 ~ 15
    • 375/m

    특징

    ① 설계지지력 향상과 경제성 확보
    설계기준 강도 이상의 고강도 PHC PILE 제품을 생산하여 본체 설계 지지력을 향상시켜 경제적 시공이 가능합니다.

    ② 휨 모멘에 대한 큰 저항력
    고장력 PC 강봉을 사용하고 정확한 긴장력을 도입하므로 수평저항력 (휨 모멘트-Moment)이 큽니다.

    ③ 우수한 타격 저항력
    조직이 치밀하고 콘크리트 강도가 높아 내충격 성능이 우수하여, PILE 타격 시 파손율이 적어 소정의 목표 지지층까지의 향타가 가능합니다.

    ④ 뛰어난 내구성
    시멘트 페이스트와 골재간의 조직이 치밀하여 동결융해에 대한 파괴가 적고, 황산염, 유산 초산등 산성물질에 대한 내화학성이 뛰어납니다.

    ⑤ 안정화된 생산방식으로 변형률 최소화
    재령 1일에 조기강도를 얻을 수 있어 크리프(Creep)가 현저하게 감소하고, 건조수축이 적습니다.

    생산능력

    • 구분
    • 일일생산능력(Ton)
    • 연간생산능력(Ton)
    • 500 / 600 규격 A종 생산
    • MAX 500
    • MAX 120,000

    성능표

    • 종류D(mm)
    • 500
    • 600
    • 두께T(mm)
    • 80
    • 90
    • 종별
    • A
    • A
    • 기준 휨모멘트(N=0)
    • 균열 Mcr (kN.m)
    • 103
    • 166.8
    • 파괴 Mu (kN.m)
    • 155
    • 250.2
    • 콘크리트 단면적 Ac(cm2)
    • 1,056
    • 1,442
    • 환산 단면적 Ae(cm2)
    • 1,084
    • 1,480
    • 환산단면 2차 모멘트 le(cm4)
    • 247,794
    • 495,913
    • 환산단면 계수 ze(cm3)
    • 9,912
    • 16,530
    • 유효 Prestress Δce (kg/cm2)
    • 40
    • 40
    • 설계 휨모멘트(N=0)
    • 균열 Mcr (kN.m)
    • 114.4
    • 189.2
    • 파괴 Mu (kN.m)
    • 158.2
    • 251.4
    • 일반허용 축방향 하중 Pa(kN)
    • 1,731
    • 2,365
    • 단위 중량(kg/m)
    • 2,539
    • 3,463
    • 초고강도 허용 축방향 하중 Pa(kN)
    • 274
    • 375

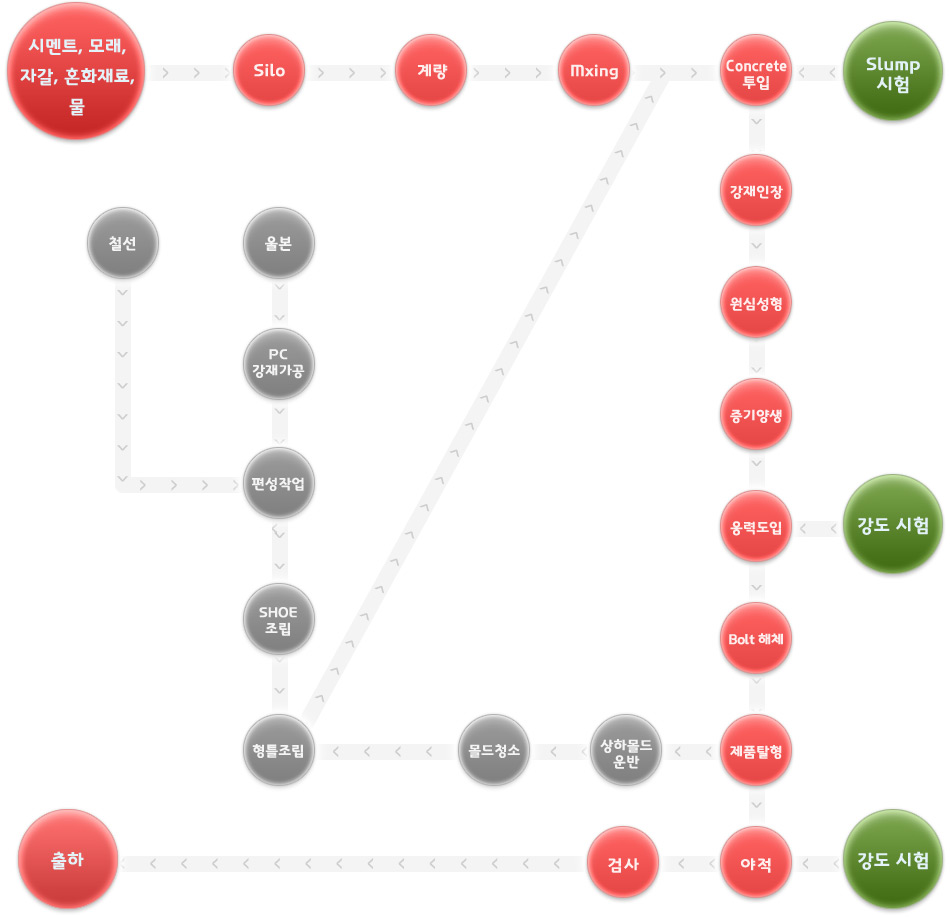

    제조공정
